Как подключить водяной теплый пол

Статьи и публикации

Подключение водяного теплого пола вопрос который последнее время интересует почти ывсех собственников загородной недвижимости на этапе строительства.

В настоящее время существует несколько вариантов подключения теплого пола. Рассмотрим основные заводские решения:

Подключение от насосно-смесительной группы: схема

Данный вариант подключения водяного теплого пола, считается самым распространенным. Основным преимуществом этого варианта является возможность управления приводом трехходового клапана погодозависимым контроллером . Таким образом мы имеем возможность настроить график температуры теплоносителя в системе отопления, четко в зависимости от температуры на улице, что приводит к значительной экономии эксплуатационных расходов.

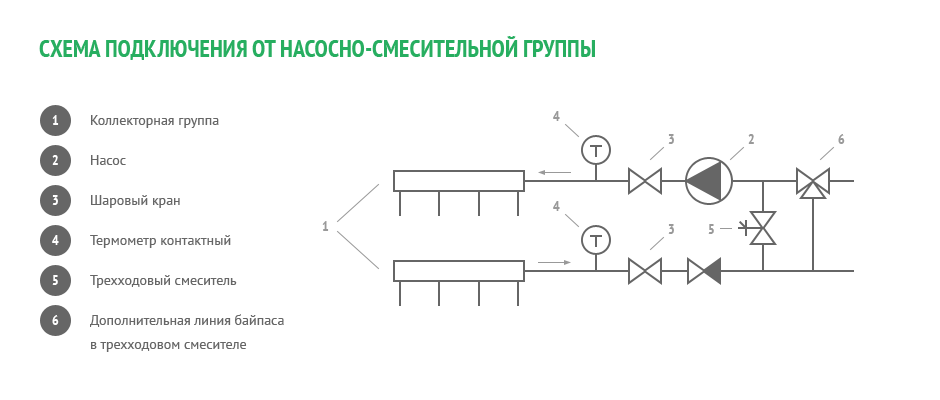

Подключение водяного теплого пола от насосно-смесительной группы



Подключение с помощью смесительного узла интегрированного в коллекторную группу

Это самый удобный в монтаже вариант подключения водяного теплого пола. Компания Thermotech разработала и запатентовала данное решение. Коллектор с интегрированным смесительным узлом имеет в комплекте:

Полностью укомплектованный с завода теплообменный узел позволяет быстро выполнить подключение водяного теплого пола к системе отопления.

Установка с помощью смесительного узла интегрированного в коллекторную группу



Подключение водяного теплого пола от котла

Система напольного отопления подключается "напрямую" от котла по прямым параметрам теплоносителя в том случае, если мы не имеем комбинированную систему отопления (теплый пол + радиаторная, то есть нет необходимости разделять системы по температуре. Данный вариант экономичен изначально - не нужно устанавливать смесительный узел, и так же в эксплуатации - нет необходимости поднимать температуру котловой воды (теплоносителя) выше 50 градусов.

водяной теплый пол подключение от котла



Подключение с помощью терморегулятора Unibox

В случае когда необходимо сделать водяной теплый пол небольшой площади применяется система подключения водяного теплого пола от терморегулятора Unibox разработанного компанией Oventrop.

Данное устройство часто применяют в квартирах многоэтажных домов, когда есть необходимость сделать теплый пол на балконе, в коридоре либо в сан. узле. К терморегулятору можно подключить до двух контуров теплого пола с помощью специального раделительного узла.

система подключения с помощью терморегулятора Unibox



Подключение с помощью теплообменного узла Thermotech

Все кто когда нибудь проявлял желание сделать водяной теплый пол в квартире многоэтажного дома задавались вопросом как подключить теплый водяной пол от центральной системы отопления. Идеальным заводским решением для такой ситуации является теплообменный узел TMIX E-30 разработанный шведской компанией Thermotech

Устройство служит для разделения первичного контура (центральной системы отопления) и вторичного контура (внутриквартирной системы отопления). Основным преимуществом подключения от данного устройства является то, что гидравлическая схема системы отопления дома не нарушается, что очень важно для ее правильного функционирования.

Схема с помощью теплообменного узла Thermotech
